磁场中的阴极射线·宋洪晓

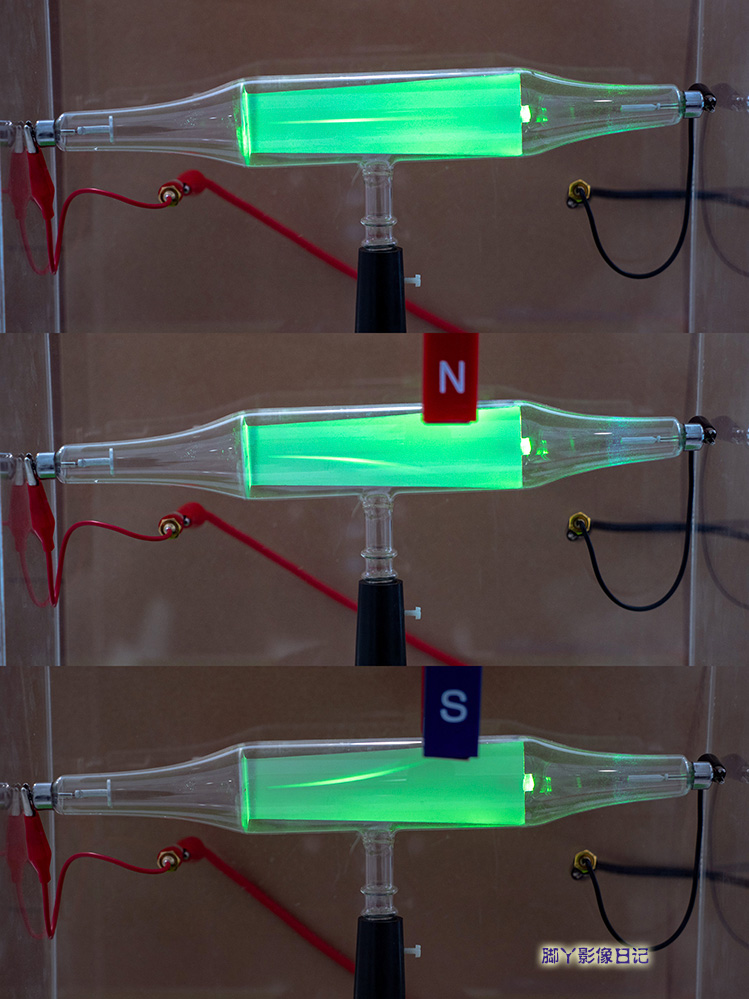

这张照片由三幅图像拼接而成，生动地展示了在不同磁场条件下，阴极射线在真空管中运动轨迹的变化。画面中，一个玻璃阴极射线管内部发出明亮的绿色荧光，其路径原本是一条笔直的光束；当外加磁场后，光束发生明显偏转，且偏转方向随磁极位置改变而变化——上方为无磁场状态下的直线轨迹，中间和下方分别显示了磁铁N极与S极靠近时，射线向不同方向弯曲的景象。这组照片不仅具有强烈的视觉对比，更深刻揭示了电磁学中带电粒子在磁场中受力的基本规律。

这一现象背后的科学原理，源于阴极射线的本质以及洛伦兹力的作用机制。

阴极射线是19世纪末科学家在真空放电管中发现的一种高速粒子流，后来被证实是由电子组成的。当高压电场施加于阴极射线管两端时，阴极释放出大量电子，在电场加速下以接近光速的速度向阳极运动。由于管内气体稀薄，电子几乎不受阻碍，其路径在无外力作用下保持直线，击中荧光屏产生绿色辉光。

然而，当在射线路径附近引入磁场时，运动的电子会受到洛伦兹力（Lorentz force）的作用。洛伦兹力公式为：

F = q(v × B)

其中，F 是作用在带电粒子上的力，q 是电荷量（电子带负电），v 是粒子速度矢量，B 是磁感应强度矢量，× 表示矢量叉积。该力的方向垂直于速度与磁场方向所构成的平面，且遵循左手定则（对负电荷需注意方向反转）。

这种偏转方向的改变清晰地证明了磁场对带电粒子运动的影响，并验证了洛伦兹力的方向依赖性。同时，偏转程度也与磁场强度、电子速度成正比，为后续测量电子荷质比（e/m）提供了实验基础。

这组照片不仅是电磁学教学中的经典演示，更是人类认识电子本质的重要历史见证。1897年，J.J. 汤姆孙正是通过类似实验，首次精确测定了电子的电荷与质量之比，从而确立了电子作为基本粒子的地位。

《磁场中的阴极射线》不仅展现了物理实验的简洁之美，更揭示了微观世界中电与磁相互作用的深邃规律。它告诉我们：看似无形的磁场，竟能精准操控微小粒子的轨迹，而自然界的秩序，往往隐藏在这些精妙的力与运动之中。

这道绿色的光，是电子的旅程，也是科学探索的起点。
